微波污水处理焦化废水

* 来源: * 作者: admin * 发表时间: 2019-01-10 20:09:29 * 浏览: 364
1设备称号、型号:

称号:微波污水处理设备

2设备运用作业环境:

输入电源:三相 380V±5% 50HZ   三相五线接地维护。

视在功率: 27KV/A

环境温度:0~35℃。

相对湿度:≤85%。

无易燃、易爆气体、腐蚀性气体,少尘埃。

3微波走漏要求:

微波走漏:契合国家规范≤5mw/cm2(在整机任一50mm处)。

微波污水处理设备不会对环境、物料形成任何污染。

4微波设备组成及相关参数:

1、微波设备组成: 915MHz (20KW)微波源、环形器、水负载、波导组合、反响腔体。

2、微波体系

微波频率:915±25 MHz。

微波功率:  20kW。

磁控管:    CK-611  1只。

选用三乐水冷式大功率磁控管,功能安稳,可接连作业。

微波电源: 全自动源

分体式微波源规划,国内一流的规划。

环流器:BJ-9 1只(波导+铁氧体阻隔设备)。

水负载:BJ-9 1只(波导+通水设备+透波水管)。

波导组合:BJ-9 1套

选用环流器、水负载有用的维护了磁控管正常作业。

微波源整机机架外覆材料:碳钢喷塑。

冷却方式:磁控管循环水冷(软水)、风冷。

冷却水流量:磁控管及电磁铁需16L/min,环形器及水负载需8L/min。

注:设备所需冷却水循环设备由客户提供。

3、反响腔体

整机占地面积约:2500mm×4200mm×3500mm(长×宽×高)。

腔体整机外表亚光喷塑,色彩编号(Ra15002),机体过流件钢板厚度不小于5mm,机体外壳钢板厚度不小于3mm。

谐振腔体过流管道内涂5mm聚丙乙烯,进口管径DN125,出口管径DN200,过流件内衬材料具有耐酸性和抗氧化性。

最大通水量:80m3/h。

注:设备色彩可依据用户要求定制。

4、控制与检测体系

冷却配有流量开关:避免无水、断水情况下翻开微波

水温维护体系:避免水温过高影响磁控管寿数及作业效率。

微波源指示灯设备:可实时检测微波源作业及超温状况。

微波功率调理:接连可调。

PLC可编程自动控制,触摸屏人机界面操作,配电柜内高低压单元屏蔽阻隔。

设备需流量计一台,需客户自行收购。预留PLC端口连接。

5整机查验项目和要求:

整机外观:镀锌、涂漆件外表应契合国家规范,焊接件应均匀完好,无虚焊、漏焊,打磨光滑。外观无划伤变形,外形尺度契合要求。支架选用型材方管;所有碳钢件均做防腐处理。

绝缘电阻:直流500V检测,绝缘电阻≥1MΩ

耐压:沟通1000V作用1分钟,不击穿。

三相电流平衡:误差≤10%。

微波走漏:契合国家规范≤5mw/cm2(在整机任一50mm处)。

电器装置:所供货品的技能规范应与规则的规范相一致。若技能规范中无相应规则,货品则应契合相应的国家规范或有关部门最新公布的相应的正式规范。

6随机资料:

运用说明书、产品介绍、装置说明、注意事项。

文件:合格证、发货清单。

污水处理设备其它参数

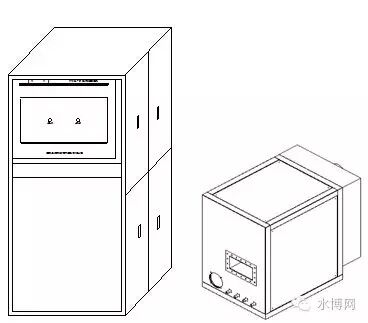

1:微波电源控制柜和微波发生器示意图见图1:


图1

2:外形特征

部件

尺度L×W×H(m3m3)

毛重(kg)

控制柜

800×600×1520

500

发生器

600×400×510

152.5

应用器

1760×1760×3400

1600

3:运用条件

负载电压驻波比

2.5

环境气氛

周围无腐性气体,尽量少尘埃

环境温度

0~+40

冷却水流量

1618L/min

相对湿度

80%

冷却水压力

11.5kg/cm2

接地电阻

2Ω



2000m

4:输入电源







视在功率

380V±5%三相

45A/

50Hz±1%

27kVA

5:磁控管阳极电源:(直流保证阳极电流在10KV)

   (kV)

   (A)



12.5

02.5



11



9

 6:磁控管灯丝电源:  (沟通可调、负高压)





013V  CT

0120A

7:磁场电源: (直流可调)





0108V

04.5A

8:微波频率:   915MHz±25MHz

9:微波功率:   ≥20kW 接连可调(驻波比<1.5)

10:微波污水处理的出水首要目标

进口管径DN125,出口管径DN200,污水需停留时间约20s,日最大处理量约2500 m3。

项目

进水

出水

CODcr (mg/l)

200

50

BOD5 (mg/l)

100

10

NH3-N (mg/l)

50

8

SS   (mg/l)

100

10

色度(倍)

1000

10

注:该进出水首要目标是依据其它用户设备运用情况计算的结果,具体要求需结合贵方的处理工艺、药剂配方、药剂量,从头试验并做数据计算。
